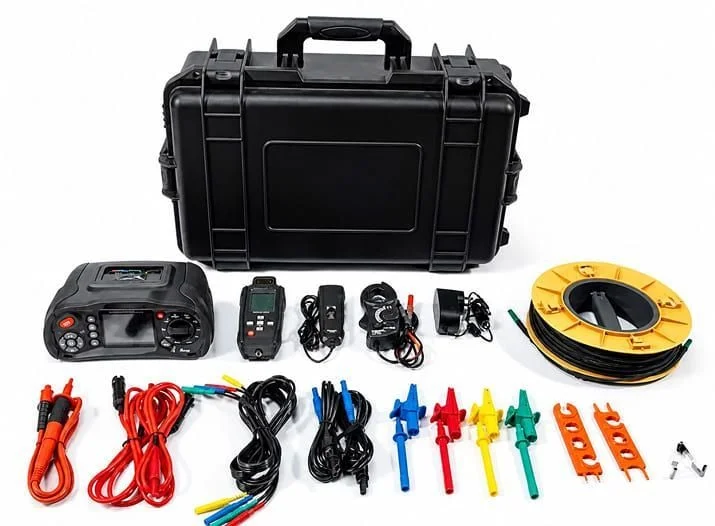

CEM DT-1500PV - многофункциональный тестер для проверки фотоэлектрических систем
Производитель: CEM
Артикул: 686245
Срок доставки: 3–5 рабочих дней
199 650,00 ₽
Уточните условия поставки у менеджера.
Описание
CEM DT-1500PV - многофункциональный тестер для проверки фотоэлектрических систем — модель в разделе «измерительные приборы для энергетики». Артикул CEM: 686245.
- Класc защиты: IP40
- Звуковой сигнал: да
- Ток короткого замыкания: 0.2...30А
- Предохранители: F2: FF 500 мА, 1000 В, IR 30 кА, 6,3 х 32 мм; F3: FF 1 A, 1000 В, IR 30 кА, 6,3x2 мм; F4: gPV 1000 В пост. тока, 30 A, IR 30 кА (L/R = 2 мс), 14x65 мм
- Рабочая высота, м: 2000
- Диапазоны переменного тока: 1...400А
Сверьте диапазоны измерения, точность и комплектацию с вашей задачей. Для подбора и подтверждения условий поставки отправьте запрос коммерческого предложения.
Характеристики
| Класc защиты | IP40 |
| Модель | DT-1500PV |
| Звуковой сигнал | да |
| Ток короткого замыкания | 0.2...30А |
| Предохранители | F2: FF 500 мА, 1000 В, IR 30 кА, 6,3 х 32 мм; F3: FF 1 A, 1000 В, IR 30 кА, 6,3x2 мм; F4: gPV 1000 В пост. тока, 30 A, IR 30 кА (L/R = 2 мс), 14x65 мм |
| Рабочая высота, м | 2000 |
| Диапазоны переменного тока | 1...400А |
| Диапазоны постоянного напряжения | 5...1500В |
| Диапазоны переменного напряжения | 5...700В |
| Диапазоны сопротивления | 0.2...2000Ом |
| Проверка диодов | да |
| Проверка целостности цепи | да |
| Диапазоны постоянного тока | 1...400А |
| Диапазон мощности переменного тока | 5 Вт/В·А...600 кВт/кВ·А (5,0–700 В, 1,0–400 А) |
| Диапазон мощности постоянного тока | 5 Вт/В·А...600 кВт/кВ·А (5,0–1500 В, 1,0–400 А) |
| Сопротивление изоляции | 0.2...999МОм |
| Диапазон напряжения холостого хода | 5...1500 В |
| Определение полярности | да |
| Проверка УЗИП | да |
| USB | Передача данных между устройством и ПК |
| Bluetooth | Bluetooth 5.0, передача данных между устройством и смартфоном |
| Индикатор низкого заряда батареи | да |
| Подсветка | да |
| Индикатор перегрузки | да |
| Температура эксплуатации, °C | 0...50 |
| Температура при хранении, °С | -30...60 |
| Влажность при эксплуатации, % | <80 |
| Функция Bluetooth | да |
| Интерфейс | USB; Bluetooth |
| Функция True RMS | да |
| Срок службы элементов питания | до 1000 измерений |
| Элемент питания | 1x7/4 В литиевая батарея, 7500 мА*ч |
| Габаритные размеры, мм | 100x250x125 |
| Вес, г | 1400 |
Спецификации
| Функция | Диапазон индикации | Диапазон измерений | Разрешение | Погрешность |
| Сопротивление защитного заземления R LO | 0,00–19,99 Ом | 0,20–19,99 Ом | 0,01 Ом | ±(2 % + 2 ед. мл. разр.) |
| 20,0–199,9 Ом | 20,0–199,9 Ом | 0,1 Ом | ||
| 200–2000 Ом | 200–2000 Ом | 1 Ом | ±(5 % + 2 ед. мл. разр.) | |
| Испытательный ток: ≥ 200 мА (≤ 2 Ом + RCOMP) [1] ; испытательное напряжение: 4–10 В пост. тока; реверс полярности: да; компенсация сопротивления измерительных проводов (Rcomp): до 3 Ом Обнаружение цепи под напряжением: блокировка теста при обнаружении на клеммах напряжения > 50 В перем./пост. тока (тип.) перед началом измерения. [1] : количество тестов на непрерывность (200 мА при 0,1 Ом) на одном комплекте новых батарей составляет > 1000. | ||||
| Напряжение холостого хода (V OC ) ФЭ модуля/цепи | 0,0–99,9 В | 5,0–99,9 В | 0,1 В | ±(0,5 % + 2 ед. мл. разр.) |
| 100–1000 В | 100–1500 В | 1 В | ||
| Проверка полярности: да Обнаружение цепи под напряжением: блокировка теста при обнаружении на клеммах напряжения > 5 В перем. тока перед началом измерения. | ||||
| Ток короткого замыкания (I SC ) ФЭ модуля/цепи | 0,0–30,0 А | 0,2–30,0 А | 0,1 А | ±(1 % + 2 ед. мл. разр.) |
| Обнаружение цепи под напряжением: блокировка теста при обнаружении на клеммах напряжения > 5 В перем. тока (тип.) перед началом измерения. | ||||
| Сопротивление изоляции R INS | 0,00–99,99 МОм | 0,20–99,99 МОм | 0,01 МОм | ±(5 % + 5 ед. мл. разр.) |
| 100,0–199,9 МОм | 100,0–199,9 МОм | 0,1 МОм | ±(10 % + 5 ед. мл. разр.) | |
| 200–999 МОм | 200–999 МОм | 1 МОм | ±(20 % + 5 ед. мл. разр.) | |
| Испытательное напряжение без нагрузки | 50 В/100 В/250 В до 199,9 МОм | 1 В | ±(0 % + 25 ед. мл. разр.) | |
| 500 В/1000 В до 999 МОм | ||||
| Испытательный ток: мин. 1 мА (при 250 кОм/500 кОм/1 МОм); макс. 1,5 мА (короткое замыкание) Обнаружение цепи под напряжением: блокировка теста при обнаружении на клеммах напряжения > 15 В перем. тока (тип.) перед началом измерения. Максимальная емкостная нагрузка: до 2 мкФ при 1 МОм. Примечание. Количество тестов изоляции на комплекте новых батарей составляет > 900 при 1000 В/1 МОм. | ||||
| Проверка блокирующих диодов (V BD ) | 0,00–6,00 В пост. тока | 0,50–6,00 В пост. тока | 0,01 В пост. тока | ±(5 % + 10 ед. мл. разр.) |
| Обнаружение цепи под напряжением: блокировка теста при обнаружении на клеммах напряжения > 50 В перем./пост. тока (тип.) перед началом измерения. | ||||
| Устройства защиты от импульсных перенапряжений (УЗИП) | 0–1000 В пост. тока | 50–1000 В пост. тока | 1 В пост. тока | ±(10 % + 5 ед. мл. разр.) |
| Обнаружение цепи под напряжением: блокировка теста при обнаружении на клеммах напряжения > 50 В перем./пост. тока (тип.) перед началом измерения. | ||||
| Истинное среднекв. знач. RMS, ACV, DCV, ACA, DCA | Тестер фотоэлектрических систем измеряет как переменную, так и постоянную составляющую сигнала (напряжения или тока) и отображает комбинированное среднеквадратичное значение (перем. ток + пост. ток). Отображение единиц измерения перем. тока или пост. тока зависит от наличия перехода сигнала через ноль. | |||
| Напряжение перем. и пост. тока Измерение через тестовые гнезда 4 мм | 0,0–99,9 В перем. тока | 5,0–99,9 В перем. тока | 0,1 В | ±(2,5 % + 2 ед. мл. разр.) (пост. ток, перем. ток 50/60 Гц) |
| 100–700 В перем. тока | 100–700 В перем. тока | 1 В | ||
| 0,0–99,9 В пост. тока | 5,0–99,9 В пост. тока | 0,1 В | ||
| 100–1500 В пост. тока | 100–1500 В пост. тока | 1 В | ||
| Определение перем. тока/пост. тока: да (автоматически); проверка полярности (прямой/обратной): да | ||||
| Перем./пост. ток с помощью токовых клещей | 0,0–400 А пост. тока | 1,0–400 А пост. тока | 0,1 А | ±(3 % + 8 ед. мл. разр.) [2] (пост. ток, перем. ток 50/60 Гц) |
| 0,0–400 А перем. тока (истинное среднекв. знач. TRMS) | 1,0–400 А перем. тока (истинное среднекв. знач. TRMS) | |||
| [2] : погрешность клещей не включена, см. «Погрешности токовых клещей». | ||||
| Измерение мощности перем./пост. тока (с помощью токовых клещей) | 0,0–700 В перем. тока | 5,0–700 В перем. тока | 0,1 В | ±(2 % + 5 ед. мл. разр.) |
| 0,0–1500 В пост. тока | 5,0–1500 В пост. тока | |||
| 0,0–400 А перем./ пост. тока | 1,0–400 А перем./ пост. тока | 0,1 А | ±(3 % + 8 ед. мл. разр.) | |
| 0 Вт/В·А–600 кВт/кВ·А | 5 Вт/В·А–600 кВт/кВ·А | 1 Вт/В·А; 1 кВт/кВ·А | ±(7,5 %VI+0,6V+ 0,2I) | |
| Функция | Диапазон измерений | Выходной сигнал | Погрешность | Максимальный гистерезис |
| Погрешности токовых клещей | 1–400 А пост. или перем. тока < 1 кГц | 10 мВ/А перем./пост. тока | ±(1,5 % + 0,5 А) (пост. ток, перем. ток 50/60 Гц) | ±0,4 А |
| Погрешность определена как ±(% от показания + единицы младшего разряда) при температуре 23 °C ± 5 °C и относительной влажности ≤ 80 %. Дополнительная температурная погрешность (для диапазонов 0–18 °C и 28–50 °C): 0,1x (базовая погрешность) на каждый градус (°C). | ||||
| Беспроводной радиомодуль | |
| Диапазон частот | Выходная мощность |
| 2,402–2,480 ГГц | 8 дБм |
| Максимальное напряжение относительно земли (для любой клеммы) | 1500 В пост. тока |
| Макс. дифференциальное напряжение (между красной и синей клеммами) | 700 В перем. тока |
| Размеры (ДхШхВ) | 10,0x25,0x12,5 см |
| Масса с акк. батареей | 1,4 кг |
| Аккумуляторная батарея | Литиевая, 7,4 В/7500 мА·ч |
| Ресурс батареи | До 1000 измерений |
| Предохранители | F2: FF 500 мА, 1000 В, IR 30 кА, 6,3 х 32 мм |
| F3: FF 1 A, 1000 В, IR 30 кА, 6,3x2 мм | |
| F4: gPV 1000 В пост. тока, 30 A, IR 30 кА (L/R = 2 мс), 14x65 мм | |
| Рабочая температура | От 0 до 50 °C (от 32 до 122 °F) |
| Температура хранения | От –30 до 60 °C (от –22 до 140 °F), батарея извлечена |
| Относительная влажность | До 80 % |
| Рабочая высота над уровнем моря | 2000 м |
| Высота хранения над уровнем моря | 12 000 м |
| Виброустойчивость | MIL-PRF-28800F: класс 2 |
| Степень защиты оболочки | IEC 60529: IP40 |
| Интерфейс связи | USB Type-C и Bluetooth |
| Версия беспроводного соединения | Bluetooth 5.0 |
